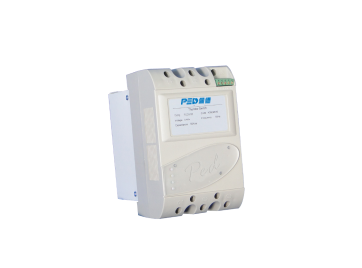

LCD晶闸管开关
产品特征:

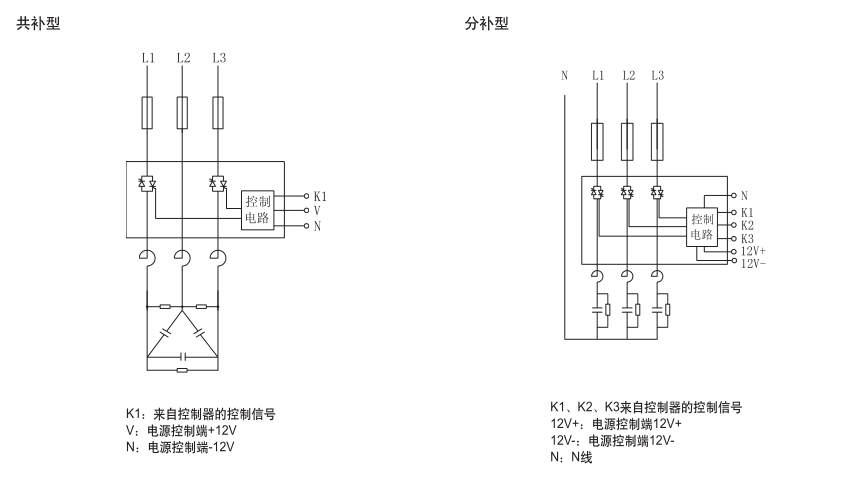

▪ 可适用于三相补偿或分相补偿回路
▪ 每相单独控制、单独触发,避免电磁干扰
▪ 电压过零时刻投入
▪ 电流过零时刻切除
▪ 瞬态过电压抑制保护电路
▪ 温度保护机制
▪ 输入信号与开关光电隔离
▪ 抗干扰能力强,高 EMC 保护措施
▪ 完全由固体器件完成触点功能,高使用寿命,高可靠性
▪ 缺相保护电路
控制容量:
▪ 电压等级 400V:10kvar~100kvar
▪ 电压等级 230V:10kvar~60kvar
技术参数
▪ 晶闸管门极触发电流 ≥ 400mA
▪ 响应时间 ≤ 20ms
▪ 绝缘强度 ≥ 2500MΩ
▪ 介电强度 ≥ 2500V
▪ 温升 ≤ 40K
▪ 过载能力 ≤ 1.3In
▪ 噪声 ≤ 48db
▪ 峰值涌流 ≤ 1.3In(规定值1.7In)
▪ 控制电源DC12V
▪ 65OC及以上散热系统启动
使用限制:
▪ 环境温度:-25OC~+40OC, 24小时内其平均温度不高于+35OC
▪ 温度为+25OC,相对湿度短时可达100%
▪ 海拔高度不超过2000m
▪ 无明显超限谐波分量存在的场合
